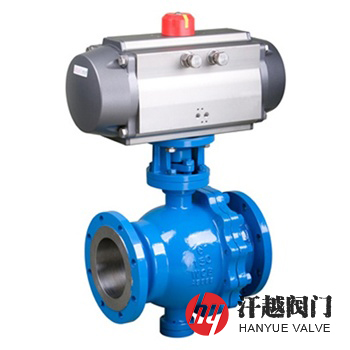

氣動法蘭球閥由法蘭連接端的浮動球或固定球球閥與氣動裝置組成，通過控制系統控制氣源的輸入口和排氣口推動活塞運動，從而使輸出軸驅動閥桿帶動球體在閥腔內作小于360°正反向回轉來實現閥門的二位切斷和調節功能，當球形體通孔與法蘭通徑處在同一軸線上時，其便完成了開啟動作，反之則關閉。該閥可按客戶要求配置電磁閥和限位開關裝置，從而可達到遠距離集中控制的目的，可滿足微機自動化操作的需要。
氣動法蘭球閥如需開啟時，電磁閥得電，壓縮空氣由A口輸入，使左右活塞向相反方向運動，輸出軸逆時針方向轉動，與之采用方套連接的閥桿跟隨轉動，同時也帶動球體逆時針方向旋轉90°，使閥處于接通狀態，兩活塞側面的空氣由B口排出，相反，要關閉閥門時，壓縮空氣由B口輸入，使左右活塞向中部移動，輸出軸順時針方向轉動，驅使球形體順時針方向旋轉90°，使閥處于斷開狀態，兩活塞中間的空氣由A口排出。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 2 | 閥 體 蓋 | A216 WCB | A351 CF8 | A351 CF3 | A351 CF8M | A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | A105+ENP | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 5 | 閥 桿 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 6 | 固 定 軸 | A182 F6a | A182 F304 | A182 F304L | A182 F316 | A182 F316L |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 填料壓蓋 | A216 WCB | A351 CF8 | A351 CF8 | A351 CF8M | A351 CF8M |
| 9 | 止推軸承 | PTFE | PTFE | PTFE | PTFE | PTFE |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓密封試驗壓力(MPa) | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 | 0.55±0.15 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | ||||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | ||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
| 檢驗試驗 | API 598-2016、API 6D-2014 | ||||
| 可配附件 | 信號反饋裝置、電磁閥、空氣過濾減壓閥、手動機構等 | ||||
| 氣源壓力 | 0.4MPa ～ 0.7MPa | ||||
| 公稱壓力 Class | 公稱尺寸 NPS | 外形及連接尺寸/mm | |||||
| L | D | D1 | D2 | b-f | Z-?d | ||
| 150 | 2 | 178 | 150 | 120.7 | 92.1 | 17.5-1.6 | 4-19 |
| 2 ? | 190 | 180 | 139.7 | 104.8 | 20.7-1.6 | 4-19 | |
| 3 | 203 | 190 | 152.4 | 127.0 | 22.3-1.6 | 4-19 | |
| 4 | 229 | 230 | 190.5 | 157.2 | 22.3-1.6 | 8-19 | |
| 5 | 356 | 255 | 215.9 | 185.7 | 22.3-1.6 | 8-22.5 | |
| 6 | 394 | 280 | 241.3 | 215.9 | 23.9-1.6 | 8-22.5 | |
| 8 | 457 | 345 | 298.5 | 269.9 | 27.0-1.6 | 8-22.5 | |
| 10 | 533 | 405 | 362.0 | 323.8 | 28.6-1.6 | 12-25.5 | |
| 12 | 610 | 485 | 431.8 | 381.0 | 30.2-1.6 | 12-25.5 | |
| 14 | 686 | 535 | 476.3 | 412.8 | 33.4-1.6 | 12-28.5 | |
| 16 | 762 | 595 | 539.8 | 469.9 | 35.0-1.6 | 16-28.5 | |
| 18 | 864 | 635 | 577.9 | 533.4 | 38.1-1.6 | 16-32 | |
| 20 | 914 | 700 | 635.0 | 584.2 | 41.3-1.6 | 20-32 | |
| 22 | 1016 | 750 | 692.2 | 641.4 | 44.5-1.6 | 20-35 | |
| 24 | 1067 | 815 | 749.3 | 692.2 | 46.1-1.6 | 20-35 | |
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠氣動球閥產品，咨詢時煩請說明結構形式、公稱壓力、公稱尺寸、閥體材質、內件材料、介質溫度、氣缸類型和附件要求等。
