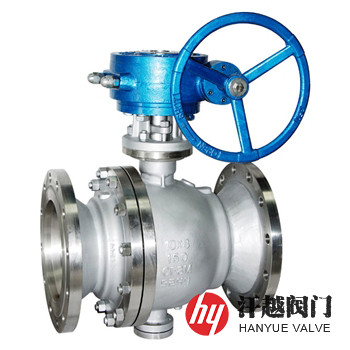

縮徑球閥是一種在全開時，流道是圓形的，閥門連接端處流道內徑與管道內徑相同，啟閉件處流道內徑減小的球閥，其技術要求、材料、檢驗和試驗、外形及連接尺寸均按ASME和API標準的規定。該閥NPS6以下一般采用浮動球設計，而NPS8以上則為固定球，它的密封副形式多樣，根據不同工況可選用軟密封、金屬硬密封、防火閥座等，閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所。本產品在NPS10以內縮一個規格，NPS10~NPS24縮一個或兩個規格，NPS24以上按實際情況而定，因其重量比全通徑的球閥輕30%左右，而流通阻力只有相同口徑截止閥的1/7左右，所以有利于減輕管道負荷，縮減成本。
| 序號 | 部件名稱 | 材料名稱 | ||||
| 1 | 閥 體 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 2 | 閥 蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 3 | 閥 座 | R-PTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON、SS+HF | ||||
| 4 | 球 體 | ASTM A105+ENP | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 5 | 閥 桿 | ASTM A182 F6a | ASTM A182 F304 | ASTM A182 F304L | ASTM A182 F316 | ASTM A182 F316L |
| 6 | 填料壓蓋 | ASTM A216 WCB | ASTM A351 CF8 | ASTM A351 CF3 | ASTM A351 CF8M | ASTM A351 CF3M |
| 7 | 填 料 | GRAPHITE、R-PTFE、PTFE、TEFLON、PCTFE | ||||
| 8 | 螺 柱 | ASTM A193 B7 | ASTM A193 B8 | ASTM A193 B8 | ASTM A193 B8M | ASTM A193 B8M |
| 9 | 螺 母 | ASTM A194 2H | ASTM A194 8 | ASTM A194 8 | ASTM A194 8M | ASTM A194 8M |
| 公稱壓力Class | 150 | 300 | 600 | 900 | 1500 |
| 殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 | 39.2 |
| 高壓液體密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 | 28.6 |
| 低壓氣體密封試驗壓力(MPa) | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 | 0.4~0.7 |
| 設計制造 | ASME B16.34-2013、API 608-2008、API 6D-2014 | ||||
| 結構長度 | ASME B16.10-2017、API 6D-2014 | ||||
| 法蘭標準 | ASME B16.5-2017、ASME B16.47-2017、ANSI B16.5-2013等 | ||||
| 檢驗試驗 | API 598-2016、API 6D-2014 | ||||

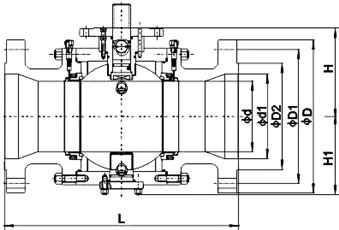

| 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | 公稱壓力 Class | 公稱尺寸 NPS | 結構尺寸/mm | ||
| d/d1 | L | d/d1 | L | ||||
| 150 | ?×? | 13/19 | 117 | 150 | 14×10 | 252/334 | 686 |
| 1×? | 19/25 | 127 | 14×12 | 303/334 | 686 | ||
| 1?×1? | 32/38 | 165 | 16×12 | 303/385 | 762 | ||
| 2×1? | 38/50 | 178 | 16×14 | 334/385 | 762 | ||
| 3×2 | 50/75 | 203 | 18×16 | 385/436 | 864 | ||
| 4×3 | 75/100 | 229 | 20×16 | 385/487 | 914 | ||
| 6×4 | 100/150 | 394 | 20×18 | 436/487 | 914 | ||
| 8×6 | 150/201 | 457 | 24×20 | 487/589 | 1067 | ||
| 10×8 | 201/252 | 533 | 30×24 | 589/735 | 1295 | ||
| 12×10 | 252/303 | 610 | 36×30 | 735/874 | 1524 | ||
| 表中未列出的其他規格參數，請咨詢汗越閥門技術部！ | |||||||
